Trasformatori monofase
Il trasformatore monofase è un componente elettromeccanico progettato per operare con un singolo circuito di alimentazione monofase. I trasformatori monofase progettati e realizzati da TEFMA Elettromeccanica, con sede a Veggiano, sono utilizzati per trasformare la tensione elettrica proveniente da una fonte di alimentazione a fase singola, come quella comunemente fornita dalle prese domestiche.
Questo tipo di trasformatore consente di adattare i livelli di tensione in ingresso alle esigenze dei dispositivi collegati, garantendo una corretta distribuzione dell’energia elettrica nei sistemi nei quali viene installato. Il trasformatore monofase rappresenta quindi un elemento importante nei circuiti elettrici che richiedono la trasformazione della tensione per il funzionamento di apparecchiature e sistemi elettronici.
La progettazione e la realizzazione di questi trasformatori sono studiate per garantire affidabilità e compatibilità con differenti applicazioni, mantenendo caratteristiche tecniche adeguate alle esigenze operative.
Struttura e funzionamento del trasformatore monofase
Un trasformatore monofase è generalmente composto da due avvolgimenti principali: il primario e il secondario. Questi avvolgimenti sono realizzati con filo conduttore e sono disposti attorno a un nucleo magnetico che consente il trasferimento dell’energia attraverso il campo magnetico generato dalla corrente elettrica.
Il funzionamento del trasformatore si basa su una struttura semplice ma efficace:
- l’avvolgimento primario è collegato alla sorgente di alimentazione monofase e riceve la tensione in ingresso
- l’avvolgimento secondario fornisce la tensione trasformata in uscita
- il nucleo magnetico consente il trasferimento dell’energia tra i due avvolgimenti
Quando la corrente elettrica attraversa l’avvolgimento primario, viene generato un campo magnetico che induce una tensione nell’avvolgimento secondario. Questo processo permette di trasformare la tensione elettrica mantenendo il corretto funzionamento del circuito.
Trasformatori
Monofase per Lampade
MODELLO 10 - 20 - 40 Watt
Caratteristiche Generali:
I modelli 10W - 20W - 40W sono forniti nel colore NERO
Tensione di Serie: (IN) 230 Volt Tensione Primaria
(OUT) 12 Volt Tensione Secondaria.
A richiesta tensione primaria e tensione secondaria
a seconda dell'utilizzo.
Tensione di prova 3000 Volt.
Mod. 10W - Ptc di protezione 190 mA sul primario.
Mod. 20W - Termico di protezione 80° sul primario.
Mod. 40W - Termico di protezione 90° sul primario.
I Trasformatori sono incapsulati in resina autoestinguente Classe E, e costruiti secondo le normative CEI 96-2 EN 60742.
Ai Trasformatori sopracitati sono stati eseguiti rapporti di prova EMC, misure di emissione: Irradiate - Condotte - Armoniche.
Trasformatori Monofase da 20 VA a 500 VA
Caratteristiche Generali:
Tensione di Serie: 0 - 230 - 400 / 24 con flangia intermedia e guanciali di protezione.
Tensione di prova 3 kV/50Hz.
Non si può sempre garantire la misura (X) minore in tutti i modelli. Tensioni in entrata o in uscita a seconda dell'utilizzo. I pesi sono indicativi.
Le dimensioni di ingombro e fissaggio possono variare
a seconda delle tensioni speciali richieste
Trasformatori Monofase
da 70 VA a 500 VA
Caratteristiche Generali:
Tensione di Serie: 115/230V - 230/400 V
Modelli Speciali con qualsiasi Tensione.
Le Dimensioni d'ingombro possono variare a
seconda delle tensioni speciali richieste.
Trasformatori Monofase Con Nucleo Toroidale
Caratteristiche Generali:
Trasformatori costruiti secondo le normative EN-60742.
Classe di isolamento t.a. 40° /E
Grado di protezione IP00
Tensione di prova 3 kV
L'ingombro e il peso sono notevolmente
ridotti, rispetto ai trasformatori tradizionali.
A richiesta possono essere forniti con:
- termico 90° di protezione sul primario,
- contenitore plastico
- potenza e tensioni a seonda dell'utilizzo

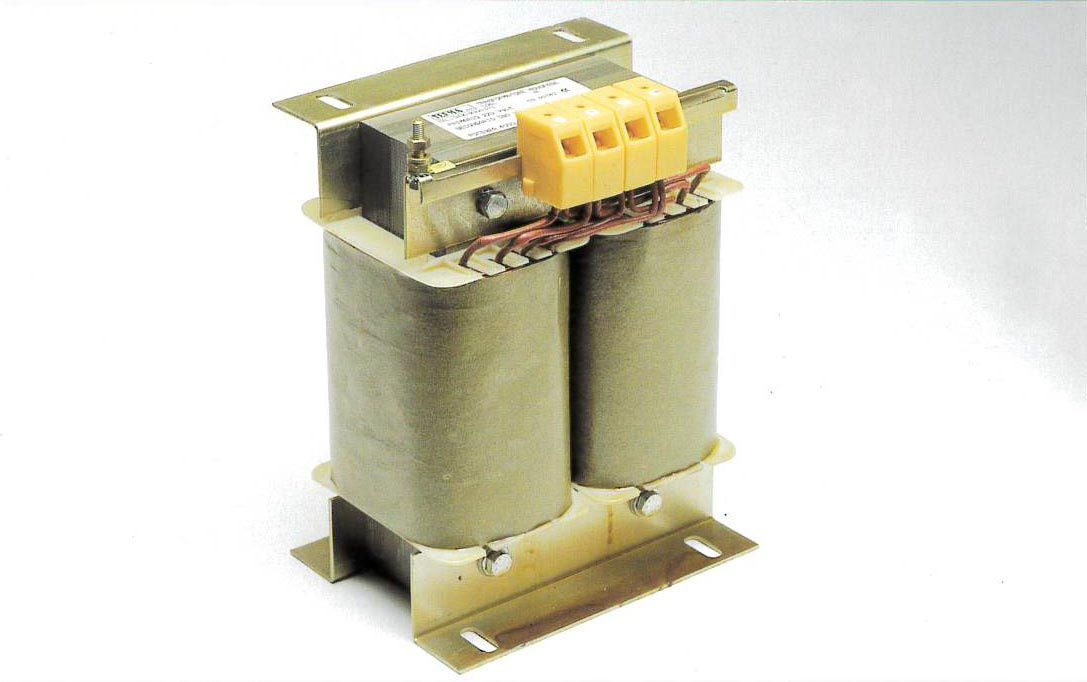

Trasformatori Monofase
da 600 VA a 10.000 VA
Caratteristiche Generali:
Tensione di Serie: 115/230V - 230/400 V
Modelli Speciali con qualsiasi Tensione.
Le Dimensioni d'ingombro possono variare a
seconda delle tensioni speciali richieste.
Contattaci per ricevere maggiori informazioni sui trasformatori monofase progettati e realizzati da TEFMA Elettromeccanica e scoprire le configurazioni disponibili.
